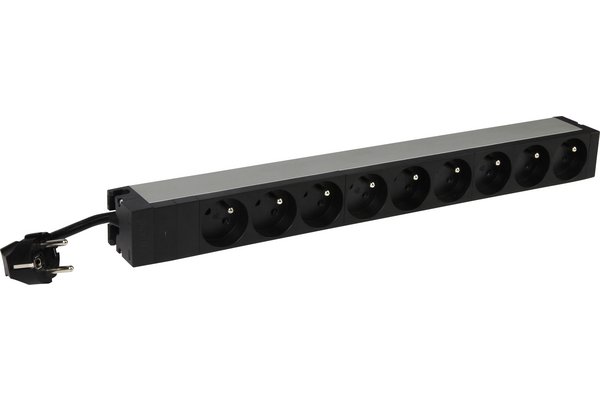

LEGRAND MULTIPRISE 19″ 1U 9 PRISES AVEC VOYANT

Les PDU Legrand sont destinés à l alimentation des produits actifs dans les baies et coffrets 19

La gamme se décompose en 2 familles principales :
– PDUs destinés à une installation horizontale (PDUs 19 )
– PDUs destinés à une installation verticale (PDUs Zero-U)

PDUs destinés à une installation horizontale (PDUs 19 ) :
Pour installation sur les montants de baies ou coffrets à entraxe de fixation 19 pour les PDUs 19 . Bandeau hauteur 1U pour un encombrement limité. Guidage du cordon intégré. Fixation rapide sans vis. Embouts avec équerres métalliques réversibles à 180° permettant également une fixation verticale.

PDUs destinés à une installation verticale (PDUs Zero-U) :
Pour installation verticale à l arrière des baies afin de ne pas prendre de place dans l espace 19 . Sortie de câble rotative à 330° pour une parfaite orientation du cordon d alimentation. Livrés
avec 2 jeux de fixation métallique : boutonnières pour une fixation rapide sans vis, pattes standards à visser.

En fonction de leur équipement, les PDU respectent les normes en vigueur ci-dessous :
– Prises/fiches standard Franco/Belge : IEC/TR 60083
– Connecteurs pour matériels électriques C13 et C19 : IEC 60320-2-2
– Parafoudre basse tension : IEC 6164-11
– Interrupteur : IEC 60058-1
– Disjoncteur : IEC 60898-1
– Disjoncteur différentiel : IEC 61008-1
– Disjoncteur thermique : IEC 60730-2-9
– Fiche industrielle : IEC 60309-1
– Indice d étanchéité : IP40 pour les standards Franco/Belge, IP20 pour les connecteurs pour appareils électriques (C13,C19)
– Résistance aux chocs : IK07

– Nombre de phases : 1
– Tension entrée : 230 V
– Courant entrée : 16 A
– Puissance max : 3,7 KW
– Type de raccordement : cordon
– Longueur du cordon : 3 m
– Matière du cordon : PVC H05VVF
– Section du cordon : 3G 1,5 mm2
– Type de fiche : CEE 7/7
– Maintien du cordon : serre câble + guidage
– Nombre et type de prises : 9x CEE 7/5
– Couleur du socle : noir
– Orientation des prises : 55°
– Nombre de circuit par phase : 1
– Identification des circuits (couleur) : N/A
– Fonctions additionnelles : voyant de présence tension
– Type de bandeau : 1U aluminium
– Fixation (fournie) : équerre 19 réversible + fixation rapide
